Существует несколько схем подключения батарей к системе отопления: боковое одностороннее, диагональное, седельное, верхнее двустороннее и нижнее. Выбор варианта подводки зависит от ряда факторов, среди которых:

• тип радиатора,
• количество секций,
• площадь помещения,
• специфика интерьера,
• вид системы отопления.

Правильное подключение батареи обеспечивает эффективность отопления, снижает теплопотери и позволяет использовать мощности отопительных приборов по максимуму.

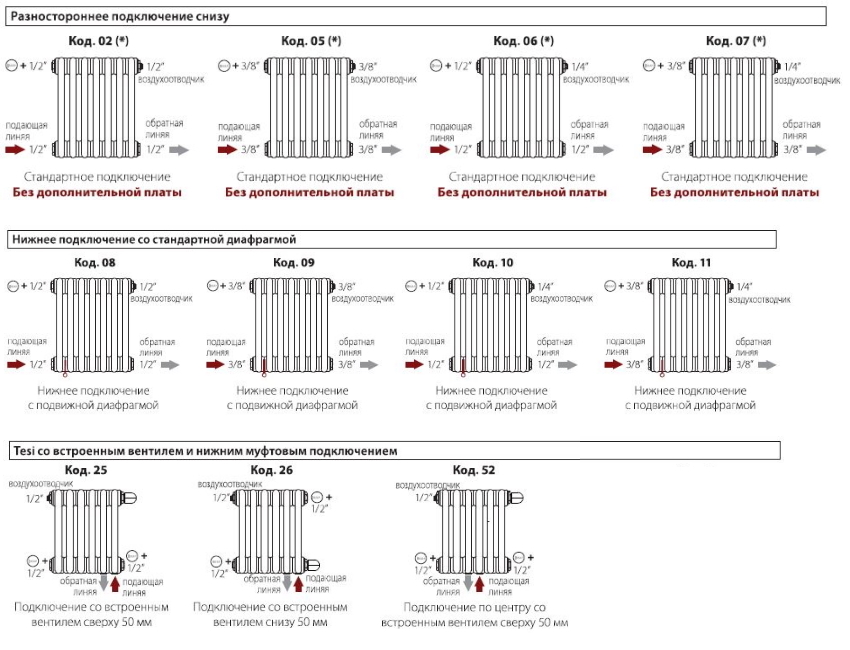

Подводка снизу – не самый распространённый способ, но в отдельных случаях это единственный выбор. При такой схеме теплоноситель поднимается вверх, проходит через все секции радиатора и снова опускается вниз по линии обратки.

Плюсы и минусы нижней подводки

В многоквартирных домах, особенно на верхних этажах, бывает так, что из-за разницы давления в трубах теплоноситель не способен подниматься до верхних частей секций радиатора. Поэтому отопительные приборы не прогреваются полностью – теплопотери составляют около 15%. Это ключевой недостаток схемы, из-за которого многие владельцы квартир отказываются от неё. Такой способ чаще применяется в частных домах с индивидуальным отоплением, где подобная проблема не возникает.

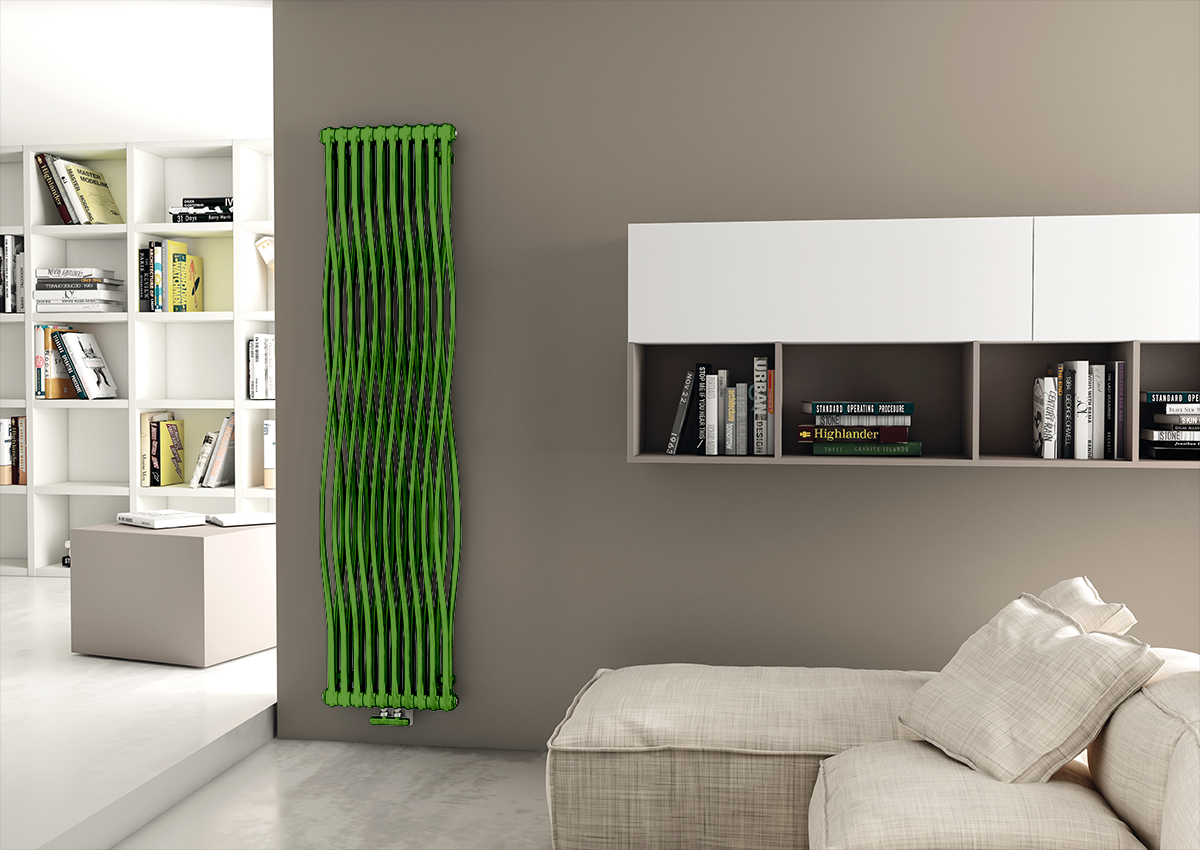

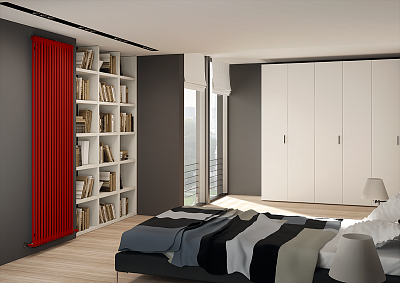

Главное преимущество нижнего подключения – возможность спрятать разводку труб в полу. Вот почему его используют в комнатах с дизайнерскими интерьерами, где выставление коммуникаций напоказ выглядит неуместно. Отсутствие лишних труб не только обеспечивает привлекательный и аккуратный вид, но и освобождает пространство. Это очень важно для маленьких комнат, где ценен каждый квадратный сантиметр.

Особенности монтажа трубчатых радиаторов с нижним подключением

Стальные трубчатые радиаторы IRSAP хороши тем, что их можно повернуть любой стороной при установке, в зависимости от того, где расположена разводка труб. Перед тем, как подключить радиатор к отопительной системе, его кладут горизонтально и в таком положении полностью собирают, устанавливая все необходимые элементы арматуры, за исключением двух соединений, которые монтируются на патрубки входа и возврата теплоносителя.

Клапан нижнего подключение герметизируется при помощи стандартного кольцевого уплотнения. Чтобы обеспечить точность сквозного отверстия, можно заранее пометить его расположение. Регулировать степень затягивания клапана позволяют уплотнения различной толщины.

Как подвести трубы

Специалисты рекомендуют отказаться от стальных труб при нижнем подключении радиатора и установить медные или пластиковые. На это есть причина. Так как разводка скрывается в полу, трубы пролегают либо под напольным покрытием и проходят по потолку нижнего этажа, если он имеется. В том случае, когда трубопровод отопительной системы должен пройти насквозь через перекрытия, необходимо провести огильзовку прохода. Это может негативно отразиться на состоянии напольного покрытия.

Обустройство изоляции труб при нижней подводке

Использование изоляции обязательно, так как её отсутствие значительно понижает эффективность отопительного прибора. Наличие изолирующего кожуха сокращает теплопотери, поэтому желательно устанавливать его в любом случае. При монтаже батарей на нижнем этаже теплоизоляция труб – обязательный этап.

Прежде чем приступать к монтажу разводки, необходимо определить, где будут установлены радиаторы. Требуется обозначить точное положение отопительных приборов в горизонтальной плоскости. Что касается высоты батарей, то она может незначительно изменяться, если это необходимо.

Комплектующие и арматура для монтажа

Набор арматуры, фитингов и креплений зависит от того, из какого материала сделаны разводные трубы системы отопления. Для металлического трубопровода используются прямые пресс-фитинги, для труб из ПВХ лучше подходят резьбовые соединения. При этом регулирующую арматуру устанавливают на металлической части.

Во время установки радиатора с нижним подключением необходимо предусмотреть возможность снятия прибора без отключения отопления. Это позволяет ремонтировать или менять батареи в случае аварии, не оставляя без тепла весь стояк. Радиатор оборудуется двумя шаровыми запорными кранами, которые монтируются к каждый из патрубков. Достаточно перекрыть краны перед демонтажем батарей.

Поручите установку профессионалам

На первый взгляд, в нижней подводке батарей нет ничего сложного. Однако не рекомендуется выполнять монтажные работы своими силами. Лучше поручить решение этой задачи специалистам. Непрофессиональная установка влечёт риск протечки или аварии. Кроме того, при нарушении регламента монтажных работ перестаёт действовать фирменная гарантия бренда IRSAP.
